Cálculo y Diseño de un Reservorio Elevado Tipo INTZE
« Respuesta #10 en: 20 de Julio de 2008, 07:47:07 am »
  • Publicar
  • Comentarios al margen.-

    1) Las obras para almacenaniento de agua vivirán un auge
    y si no …. Al tiempo.

    2) Me consta por que lo viví, que en las zonas pobres
    Se requieren tanques elevados de agua pero no hay dinero
    En el presupuesto de los gobiernos locales, por lo
    Cual se tiene que llevar acabo una cooperación
    Entre los habitantes para construir el tanque, por lo
    Tanto se deben construir tanques económico y estos
    Son los tanques metálicos.

    3) Como siempre soy muy NEGATIVO, me gusta restar
    Me parece que el tanque que se propone es de los caros;
    Es necesario que el fuste sea de las mismas dimensiones
    (En su planta) que el tanque de almacenamiento
    Ya que esto abarata su construcción, lamentablemente
     Para Latinoamérica la construcción de tanques con formas
     Arquitectónicas muy bonitas no son accesibles económicamente.,
    Claro que si estamos en Cancún o los cabos B.C. que son similares
    A la costa azul francesa ahí si hay dinero y que se construya
    El tanque hasta con luces tipo leds en su parte superior,
    Así que sugiero que consideren como esta la economía
    Y a partir de la esto se modele un tanque económico,
    Pero Pero… si el ejemplo a desarrollar es académico,
    cualquier Tipo de tanque es bueno.

    ________________________________
    [COLOR="Red"]Mas adelante contribuyo con los planos de ingeniería básica
    De 2 tanques de Concreto y de un tanque económico en acero
    (Planos de fabricación) proyectados por su servidor
    y que están en servicio, me quedaron más o menos bien ...
    ....yyyy…  No se han colapsado.
    _________________________________
    Lamentablemente no puedo participar, les deseo lo mejor
    Un saludo Mgf2008[/COLOR]
    « última modificación: 20 de Febrero de 2009, 03:21:43 pm por mgf2008 »


    Diplomado Online "El Cálculo y el Diseño Estructural Aplicado a Edificios de Concreto Armado y Albañilería"

    Se iniciará con la Edición 2014-IV de este Diplomado en Modalidad Online el 12 de noviembre de 2014.
    Vacantes limitadas, solicitar la inscripción al correo comunidad@cingcivil.com.

    Desconectado Elijah

    • Administrator
    • *
    • Panel de agradecimientos
    • -Gracias dadas: 765
    • -Gracias recibidas: 1988
    • Mensajes: 2869
    • País: pe
    • Sexo: Masculino
      • Comunidad para la Ingeniería Civil
    Cálculo y Diseño de un Reservorio Elevado Tipo INTZE
    « Respuesta #11 en: 20 de Julio de 2008, 08:19:31 am »
  • Publicar
  • Claro que si mgf2008, es más de carácter académico, la idea es generar en la Comunidad, bibliografía, trabajos de investigación; en los que se preenta tener a detalle todos los pasos a tener encuenta para el cálculo y detalle de estructuras, ya sean cotidianas o no.
    Más adelante acabando este tema, ojalá que más usuarios se animen a plantear algo, no es necesairio que sean autoridades en el tema, sólo el afan de buscar, leer, investigar; y entre todos desarrollamos los temas.
    Como comentario adiconal, en mi país son más comunes los tanques de concreto que los metálicos, no porque Chávez quiera donar sus petrodólares, sino todo lo contrario; la gente no tiene muchas veces ni para la colecta, el encargado de la construcción de estos tanques son las entidades prestadoras de saneamiento; las ventajas y desventajas mejor no comentarlas; como ejemplo, una población de casi 150 mil personas a la que se le suministra el agua potable por medio de 4 reservorios de agua.

    Desconectado Elijah

    • Administrator
    • *
    • Panel de agradecimientos
    • -Gracias dadas: 765
    • -Gracias recibidas: 1988
    • Mensajes: 2869
    • País: pe
    • Sexo: Masculino
      • Comunidad para la Ingeniería Civil
    Cálculo y Diseño de un Reservorio Elevado Tipo INTZE
    « Respuesta #12 en: 21 de Julio de 2008, 06:43:04 pm »
  • Publicar
  • CAPÍTULO I: Consideraciones Generales.



    Un reservorio es una estructura para almacenar líquidos. La función principal de un reservorio de agua, es el de almacenarla en periodos donde el suministro es menor que el consumo y evitar el déficit cuando el consumo supere al suministro.


    El volumen de almacenamiento condiciona su forma y por ende la elección del material del mismo. Un reservorio debe de cumplir con los siguientes objetivos:
    [INDENT]· Regular la diferencia entre el ingreso de agua y la salida de esta, producida por la demanda horaria.
    · Disponer de volúmenes de agua necesarios para demandas fortuitas como son: incendios, accidentes, sismos severos, falla en el sistema de bombeo.
    · Suministrar las presiones mínimas de servicio en la red de distribución.
    [/INDENT]La ubicación del reservorio está determinada principalmente por 1a necesidad y conveniencia de mantener presiones en la red dentro de los límites de servicio. Las presiones en la red están limitadas por normas estipulados, dentro de rangos que puedan garantizar para las condiciones más desfavorables, no superior a un determinado valor que haría impráctica su utilización en las instalaciones domiciliarias.

    Siendo las presiones de servicio una determinante en la ubicación del reservorio, ésta necesariamente está influenciada por la topografía y por las zonas de mayor consumo. De allí, que si consideramos una situación ideal de una zona totalmente plana y con gastos de consumo homogéneos, la ubicación ideal del reservorio (elevado) será en el centro de la localidad, con lo cual se lograría una distribución con menores perdidas de carga. En teoría, la red de distribución resultaría más económica; sin embargo, por razones de espacio, estética y seguridad, lo anterior casi nunca es posible. Indudablemente que la existencia de colinas y zonas altas en el área a urbanizar será un aspecto de consideración para lograr la mejor ubicación del reservorio que satisfaga los rangos de presión pre-establecidos.

    1. Tipología de Reservorios.
    [INDENT]1.1. Por su Ubicación en el Terreno.
    Las dividiremos en 3 tipos: enterrados, superficiales y elevados.
    [INDENT]a. Reservorios Enterrados.
    Son estructuras mayormente construidas concreto armado, pueden tomar muchas formas como rectangulares, cilíndricas, etc. Podemos mencionar en este tipo a las cisternas, piscinas, etc. Es necesario revisar en este tipo de reservorios: la resistencia del suelo, fuerzas laterales del terreno (empujes y comportamiento ante solicitaciones sísmicas), comportamiento crítico a reservorio lleno y vacío.
    No estás autorizado a ver los enlaces, sólo lo pueden hacer los usuarios registrados. Regístrate o Ingresa

    b. Reservorios Superficiales.
    Son reservorios apoyados sobre el terreno, recomendables cuando el costo de excavación es elevado.

    No estás autorizado a ver los enlaces, sólo lo pueden hacer los usuarios registrados. Regístrate o Ingresa

    c. Reservorios Elevados.
    Como su propio nombre lo indica, se utilizan cuando se quiere elevar la presión de agua en la red de distribución.
    No estás autorizado a ver los enlaces, sólo lo pueden hacer los usuarios registrados. Regístrate o Ingresa
    [/INDENT]1.2. Por la Forma del Reservorio.
    Según su forma se pueden dividir en cuadrados o rectangulares y circulares.
    [INDENT]a. Cuadrados o rectangulares.
    Por tener estas formas, un reservorio está sometido a fuerzas de flexión y corte principalmente. Cada uno de los lados de estos reservorios, están sometidos a cargas distribuidas triangulares o trapezoidales, y de acuerdo a sus dimensiones pueden llevar refuerzo en una o dos direcciones.
    b. Circulares.
    Principalmente están sometidas a tracción pura (reservorios superficiales y elevados) y a compresión pura (reservorios enterrados). La relación entre la superficie de contacto con el agua y su capacidad de almacenamiento, es menor en comparación a los tanques cuadrados o rectangulares; así como se requiere menor cantidad de materiales, pero el costo del encofrado es mayor, desventaja que se puede compensar cuando se tengan reservorios de gran capacidad.
    [/INDENT]1.3. Por su Ubicación con respecto a la Red de Distribución.
    Como primera opción un reservorio se tratará de ubicar al centro de la población, para evitar mayores pérdidas de carga; cuando este objetivo no pueda ser cumplido, ya sea a falta de terreno o problemas topográficos, el reservorio puede ser considerado como un reservorio de distribución o reservorio de compensación
    [INDENT]a. Reservorio de Distribución.
    Dependiendo de la ubicación de las estructuras hidráulicas que componen el sistema de abastecimiento, denominaremos reservorio de distribución, si éste se encuentra ubicado antes de la línea de distribución o aducción.
    b. Reservorio de Compensación.
    Estos reservorios están situados en el extremo opuesto de la entrada de agua a la red de distribución. Cuando no se presenta consumo en la red, el agua llega a este reservorio; entonces cuando el consumo es igual al suministro, no entra ni sale agua del reservorio, cuando se presenta un déficit en la red, el suministro se realizará por este reservorio y la línea de aducción y distribución del sistema.
    [/INDENT]1.4. Por el Material del Reservorio.
    El material de un reservorio puede ser muy variado, respondiendo a la tecnología actual, mantenimiento, agresión del suelo, materiales de la zona del proyecto, etc.; así estos pueden ser de concreto armado, metálicos, de madera, de ferrocemento, etc. Sólo describiremos los reservorios de concreto y reservorios metálicos en el presente trabajo de investigación.
    [INDENT]a. Reservorio de Concreto Armado.
    Muy recomendable en zonas donde la corrosividad puede ser un problema importante, por el tipo de material empleado, a largo plazo las vuelve más económicas y también de un mantenimiento rápido.
    b. Reservorios Metálicos.
    Con las características del acero (ductilidad), se logra un mejor comportamiento con una forma circular.
    [/INDENT][/INDENT]
    « última modificación: 22 de Julio de 2008, 12:43:57 pm por Elijah »

    Desconectado Elijah

    • Administrator
    • *
    • Panel de agradecimientos
    • -Gracias dadas: 765
    • -Gracias recibidas: 1988
    • Mensajes: 2869
    • País: pe
    • Sexo: Masculino
      • Comunidad para la Ingeniería Civil
    Cálculo y Diseño de un Reservorio Elevado Tipo INTZE
    « Respuesta #13 en: 21 de Julio de 2008, 06:45:07 pm »
  • Publicar
  • Este tema estoy desarrollándolo en word, para luego pasarlo a un pdf, si algún usuario podría ayudar buscando imágenes o coordinar los diagramas que luego se publicarán, bienvenido. No es necesario que den su email, que yo lo busco en la base de datos y me comunico.

    Desconectado Elijah

    • Administrator
    • *
    • Panel de agradecimientos
    • -Gracias dadas: 765
    • -Gracias recibidas: 1988
    • Mensajes: 2869
    • País: pe
    • Sexo: Masculino
      • Comunidad para la Ingeniería Civil
    Cálculo y Diseño de un Reservorio Elevado Tipo INTZE
    « Respuesta #14 en: 21 de Julio de 2008, 11:43:54 pm »
  • Publicar
  • 2. Reservorios Elevados.

    Su elección, reside, cuando se quiere elevar la altura de presión del agua. Un reservorio elevado la podemos dividir en tres partes: La cuba, que contiene el agua almacenada; el fuste, que sirve de soporte a la cuba y transmitir las cargas a la cimentación; y la base o cimentación.
    Tienen diversas formas, debido a sus variadas configuraciones geométricas, esta clasificación podemos distinguirlas en dos: por la estructura de soporte y por la forma y dimensiones del depósito de almacenamiento.

    a. Por la Estructura de Soporte.
    [INDENT]o Soporte formado por Vigas y Columnas.
    [/INDENT]



    [INDENT]Soporte formado por columnas y vigas arriostradas. Se usan cuando el volumen de agua a almacenar es considerado como pequeño a mediano. Dependiendo de la dinámica de estas estructuras, la solicitación más crítica es la sísmica, debido a que concentra mayor masa en la parte superior de la estructura.
    [/INDENT]

    [INDENT]
    No estás autorizado a ver los enlaces, sólo lo pueden hacer los usuarios registrados. Regístrate o Ingresa[/URL][/URL][/URL][/URL][/URL][/URL][/URL][/URL]

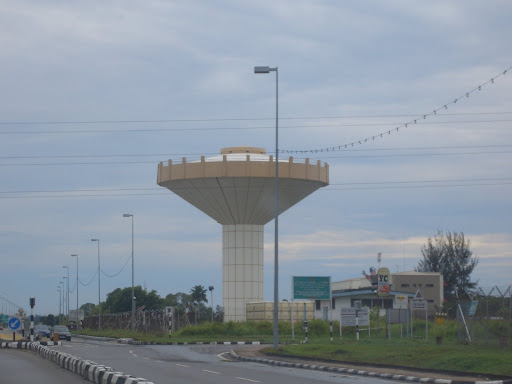

    o Soportes Cilíndricos.
    Soporte formado por un fuste cilíndrico o cónico, de uso habitual cuando se almacenan grandes cantidades volúmenes de agua. Se pueden encontrar también de sección variable (hiperboloide de revolución).
    No estás autorizado a ver los enlaces, sólo lo pueden hacer los usuarios registrados. Regístrate o Ingresa[/URL][/URL][/URL][/URL][/URL][/URL][/URL][/URL]
    [/INDENT]b. Por la Forma y Dimensiones del Depósito de Almacenamiento.
    Los reservorios pueden variar dependiendo de sus formas y dimensiones.
    [INDENT]o De acuerdo a su Forma.
    [/INDENT]

    [INDENT]La forma no es un criterio importante en el diseño de los reservorios elevados. Podemos encontrar las siguientes variaciones, dependiendo de la forma de la cuba:
    [INDENT]§ Esférica, que tienen menor área de superficie y la ventaja de estar sometida a esfuerzos simples de compresión y tensión, por la que ofrecen menores espesores, la desventaja radica en los elevados costos de construcción del encofrado, cuando son de concreto armado.
    [/INDENT]

    [INDENT]
    No estás autorizado a ver los enlaces, sólo lo pueden hacer los usuarios registrados. Regístrate o Ingresa[/URL][/URL][/URL][/URL][/URL][/URL][/URL][/URL]

    [/INDENT][INDENT]§ Cilíndrica, la ventaja es que las paredes están sometidas a esfuerzos de tensión simple, pero al igual que los reservorios esféricos, su desventaja es el costo del encofrado en estructuras de concreto armado.
    No estás autorizado a ver los enlaces, sólo lo pueden hacer los usuarios registrados. Regístrate o Ingresa[/URL][/URL][/URL][/URL][/URL][/URL][/URL][/URL]

    § Paralelepípedo, la configuración hace que se necesiten espesores mayores para su diseño y construcción, pero como ventaja es el bajo costo del encofrado en comparación a los reservorios esféricos y cilíndricos. Una manera combinada entre estos tipos de reservorio, pueden ser los que tienen formas hexagonales, octogonales, etc.
    No estás autorizado a ver los enlaces, sólo lo pueden hacer los usuarios registrados. Regístrate o Ingresa
    [/INDENT]o De acuerdo a sus Dimensiones.
    Un reservorio, debe predimensionarse con relaciones bajas de Altura/diámetro o lado, ya que una pared alta, necesitará de mayores espesores.
    La cobertura de un reservorio elevado puede ser plana (reservorios pequeños), o en cúpula esférica (grandes reservorios); en la parte superior debe de ubicarse un lucernario para ventilación e iluminación.
    Por la forma de la Losa de Fondo, los reservorios podemos clasificarlos como:
    [INDENT]§ Fondo Plano, mecanismo formado por una losa horizontal soportada por vigas perimetrales encargadas de transmitir cargas a las columnas, su uso es en reservorios de pequeños volúmenes de almacenamiento. Ante volúmenes mayores a 200 m3, presentan deformaciones considerables.
    [/INDENT]

    [INDENT]§ Fondo Abovedado, este tipo de fondo tiene la ventaja que trabaja íntegramente a compresión, en la unión entre el fondo y las paredes laterales lleva una viga anular de concreto armado, que absorbe el empuje lateral.
    § Fondo Intze, es un fondo mixto compuesto por una parte interior esférica y la exterior cónica. En la viga anular de concreto armado de un reservorio de fondo abovedado, dependiendo del volumen de almacenamiento, se producen cargas excesivas de tracción. El fondo tipo Intze con su pared cónica, compensa los esfuerzos de tracción de la parte esférica, así la viga anular no es sobre esforzada. Aprovechando esta ventaja por la combinación de paredes esféricas y cónicas, los tanques Intze pueden tener una forma compuesta, formando combinaciones en una o más veces.
    [/INDENT][/INDENT][/FONT][/FONT][/FONT]
    3. Reservorio Tipo Intze.
    4. Solicitaciones en Reservorios Elevados.
    4. Bibliografía.

    [INDENT]- No estás autorizado a ver los enlaces, sólo lo pueden hacer los usuarios registrados. Regístrate o Ingresa
    - No estás autorizado a ver los enlaces, sólo lo pueden hacer los usuarios registrados. Regístrate o Ingresa
    - No estás autorizado a ver los enlaces, sólo lo pueden hacer los usuarios registrados. Regístrate o Ingresa
    [/INDENT]
    « última modificación: 22 de Julio de 2008, 11:34:46 am por Elijah »

    mj_zambrana

    • Visitante
    Cálculo y Diseño de un Reservorio Elevado Tipo INTZE
    « Respuesta #15 en: 24 de Julio de 2008, 04:13:50 pm »
  • Publicar
  • una pregunta soy nuevo y quiero saber como bajar los video en sap del tanque de agua en arabe

    Desconectado icsimavi

    • Miembro
    • *
    • Panel de agradecimientos
    • -Gracias dadas: 211
    • -Gracias recibidas: 1492
    • Mensajes: 600
    • País: ec
    • Sexo: Masculino
    Cálculo y Diseño de un Reservorio Elevado Tipo INTZE
    « Respuesta #16 en: 25 de Julio de 2008, 08:29:55 pm »
  • Publicar
  • Estimado ing. con respecto al tema los capitulos estan muy bien, en lo que pueda ayudar vere que tengo. Recuerdo que tengo algo de informacion y tengo algunos planos de diferentes tamques tanto elevados como superficiales en estos dias los colocare, demme un poquiito de tiempo...
    No conosco mucho del tema y justamente me toca en dias proximos diseñar un tamque de almacenamiento de agua superficial, es cuadrado de 4 celdas mas o menos de 17x17m y altura de 3m cada celda va contener mas o menos 200m3 y segun me dijeron va a estar enterrado 2m y 1m sobresale, ya que a esa porfundidad (2m) tenemos una capacidad del suelo de 20 ton/m2 es lo recomendado por el estudio de suelo.
    Si alguien me pudiera ayudar con cualquier informacion o planos o memorias me ayudarian mucho porque tengo que emtregarlo con un tiempo determinado.
    O si alguien me pueda guiar se lo agradeceria
    Espero su ayuda gracias

    Desconectado jlramoscruz

    • Supermoderador
    • *
    • Panel de agradecimientos
    • -Gracias dadas: 30
    • -Gracias recibidas: 108
    • Mensajes: 143
    • País: pe
    • Sexo: Masculino
    Cálculo y Diseño de un Reservorio Elevado Tipo INTZE
    « Respuesta #17 en: 27 de Julio de 2008, 06:04:50 pm »
  • Publicar
  • [COLOR="darkgreen"]Quiero compartir con uds esta hoja de calculo para aplicar el metodo del sistema mecanico equivalente de housner.espero que les sirva.[/COLOR]
    Saludos
    jlramoscruz

    Desconectado icsimavi

    • Miembro
    • *
    • Panel de agradecimientos
    • -Gracias dadas: 211
    • -Gracias recibidas: 1492
    • Mensajes: 600
    • País: ec
    • Sexo: Masculino
    Cálculo y Diseño de un Reservorio Elevado Tipo INTZE
    « Respuesta #18 en: 27 de Julio de 2008, 07:12:46 pm »
  • Publicar
  • Los aportes que habia mencionado

    Desconectado icsimavi

    • Miembro
    • *
    • Panel de agradecimientos
    • -Gracias dadas: 211
    • -Gracias recibidas: 1492
    • Mensajes: 600
    • País: ec
    • Sexo: Masculino
    Cálculo y Diseño de un Reservorio Elevado Tipo INTZE
    « Respuesta #19 en: 27 de Julio de 2008, 07:18:36 pm »
  • Publicar
  • Otro mas de tamque
